ALPHA1080系列相機系列

ALPHA1080相機是景通儀器設計的一款包含多種方式輸出（HDMI+USB2.0+SD卡）相機。它采用超高性能的CMOS傳感器。相機即可以直接連接到HDMI顯示器，也可以通過USB2.0連接到電腦，更可以將圖像同視頻保存在SD卡中供現場分析與后繼研究。

產品信息
相機參數
實拍效果

產品信息

?ALPHA1080相機的基本特性

ALPHA1080相機最大的特點是相機本身就是一款內嵌ARM核，可以將控制相機的各項功能以控制面板的形式直接顯示在HDMI顯示器上，更進一步，用戶可以用USB鼠標接口的鼠標直接對相機的各項參數進行操控。另外HDMI顯示界面底部還有各種工具條按鈕供用戶進行操作。

將Micro USB線插入到相機的USB Video 接口，將該連接線另一段連接到電腦的USB 接口，則該ALPHA1080相機又是一臺USB2.0 接口相機，用戶可以用隨機軟件 ToupView或ToupLite直接實現對相機的硬件控制。ALPHA1080相機可以用于工具現場檢測、顯微鏡觀測等。

采用Sony高靈敏度CMOS傳感器的C接口相機;?
HDMI & USB2.0可實現同時輸出；
作為HDMI相機使用時，內嵌鼠標控制軟件XCamView，相機所有功能都可以由USB 接口鼠標操作XCamView軟件實現；并支持多語言操作界面；內嵌圖像捕獲與視頻錄像到SD卡的功能; 內嵌鼠標操控的控制面板; 內嵌縮放、鏡像、比較、凍結、十字絲、瀏覽等鼠標操控工具條; 內嵌圖像、視頻瀏覽，顯示與播放功能，RTC功能;?
1920*1080(1080P)的輸出分辨率，可以方便與市場上高清顯示器自帶的HDMI 接口連接,并真正實現熱拔插使用；
可實現2.0M像素(1920*1080)(ALPHA1080);可實現1080P視頻流(AVI格式)的SD卡存儲。
作為USB 相機使用時，插入USB 接口 USB模塊，可以與ToupView/ToupLite軟件自由連接，并支持熱拔插使用；
Ultra-Fine顏色引擎確保顏色精準再現（USB連接到電腦時）;?
隨相機提供高級視頻與圖像處理應用軟件 ToupView;?
提供Windows/Linux/OSX多平臺標準SDK;?
CNC外殼一次成型設計與加工;?

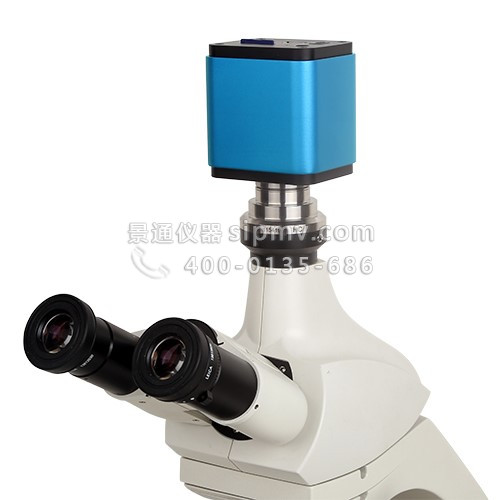

ALPHA1080系列相機與顯微鏡

ALPHA1080系列C接口 HDMI+USB CMOS相機 ALPHA1080系列相機以及其背面板

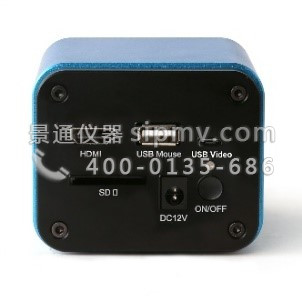

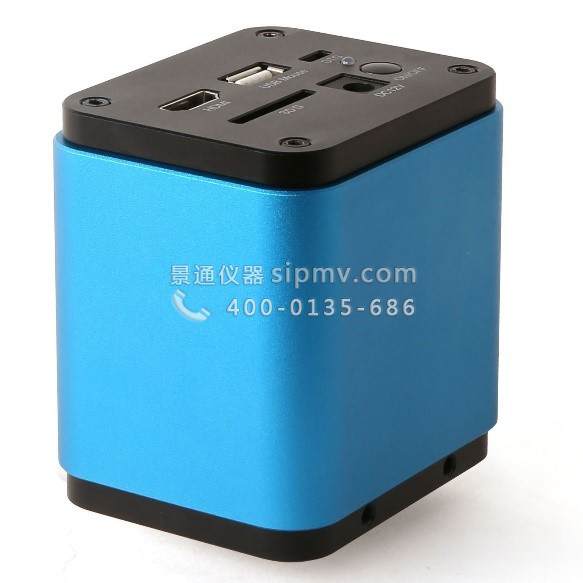

ALPHA1080系列相機以及其背面板

ALPHA1080系列相機側視圖

ALPHA1080系列相機與顯微鏡安裝連接示意圖

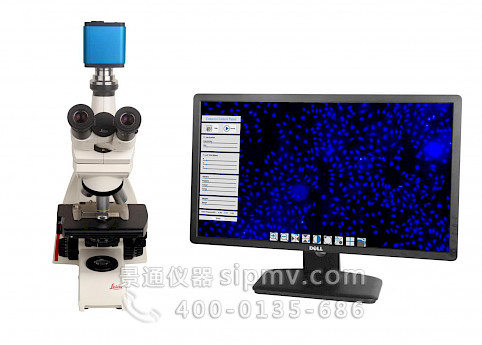

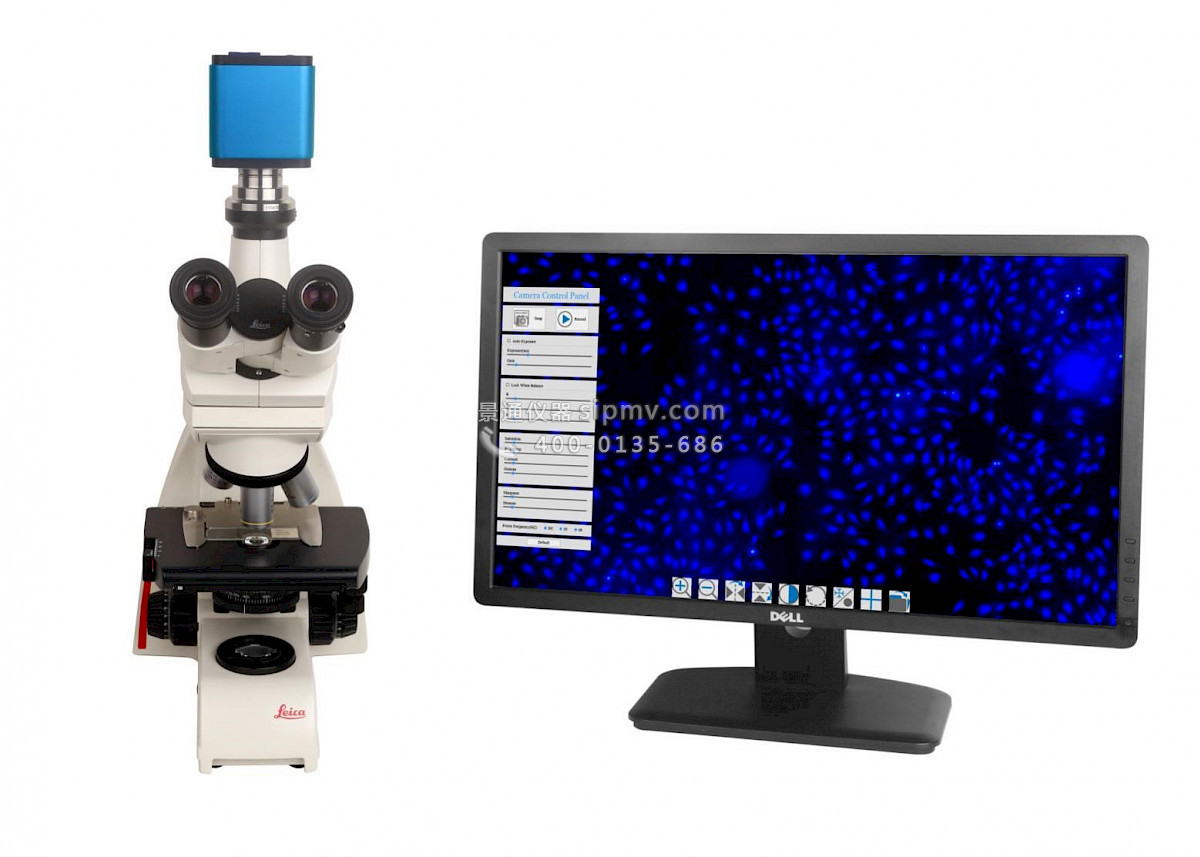

ALPHA1080系列相機+顯微鏡+HDMI顯示器

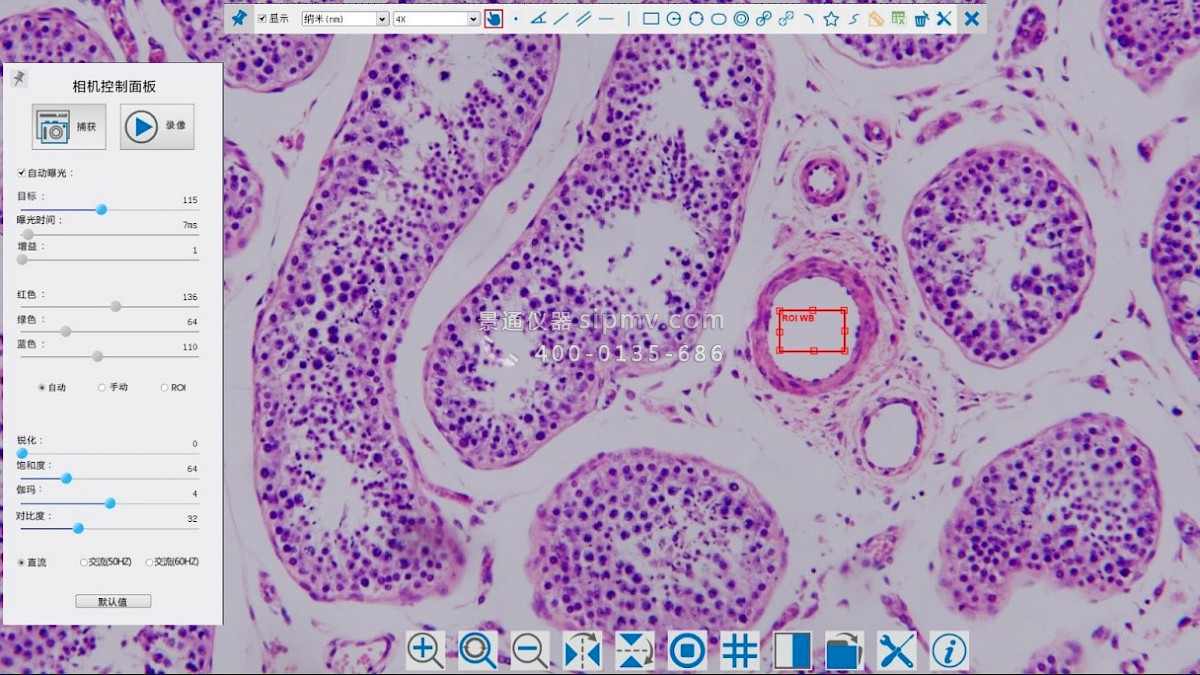

鼠標可以控制的XCamView UI

ALPHA1080相機尺寸

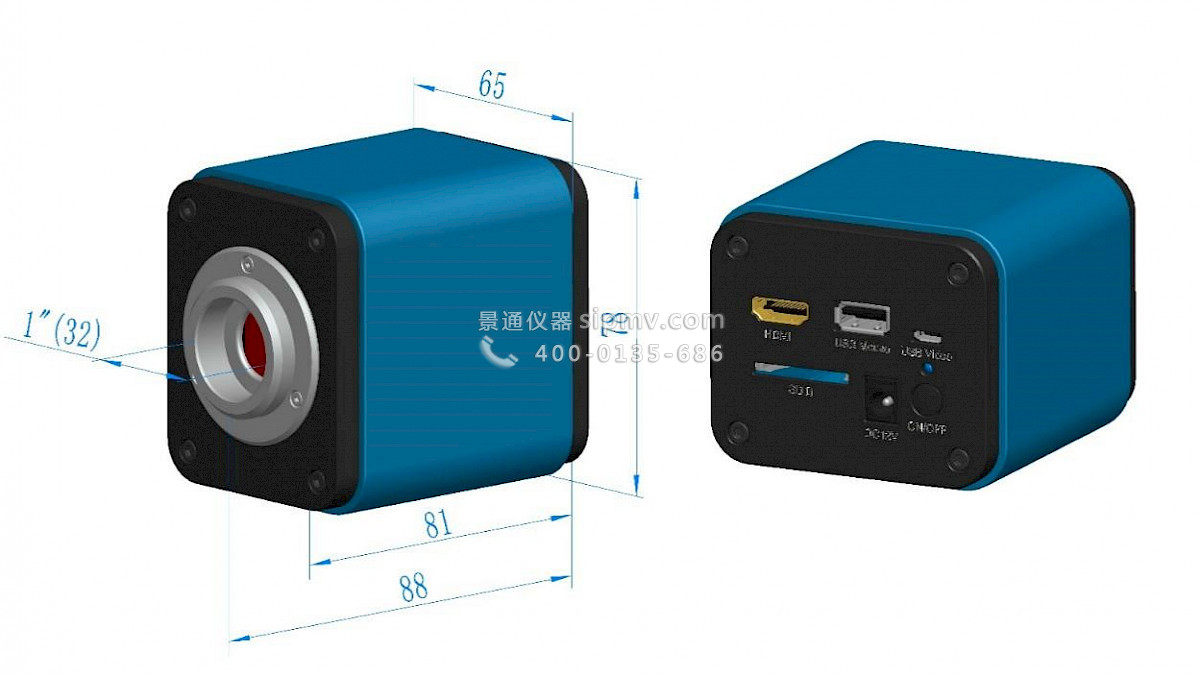

ALPHA1080相機尺寸示意圖

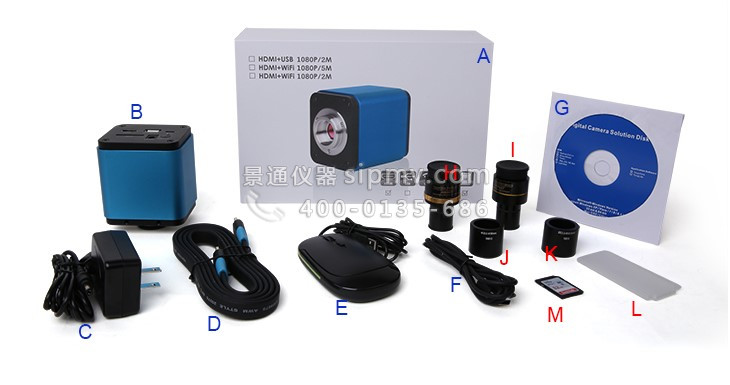

ALPHA1080系列相機裝箱清單

標準裝箱清單
A	相機包裝盒規格: L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.43公斤/每盒)
B	ALPHA1080相機一臺
C	電源適配器: 輸入: AC100~240V 50Hz/60Hz 輸出: DC 12V 1A	美標：型號: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI標準：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS標準：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A級輕工業標準
C	電源適配器: 輸入: AC100~240V 50Hz/60Hz 輸出: DC 12V 1A	歐標：型號:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI標準：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS標準：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A級輕工業標準
D	HDMI線
E	USB鼠標
F	Micro USB線
G	CD (驅動與應用程序, ?12cm)
可選附件
H	可調焦式目鏡筒適配器	Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一)	108001/AMA037 108002/AMA050 108003/AMA075
H	可調焦式目鏡筒適配器	Dia.31.75mm目鏡筒轉C接口 (請根據你的相機與望遠鏡選擇其中之一)	108008/ATA037 108009/ATA050 108010/ATA075
I	固定式目鏡筒適配器	Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一)	108005/FMA037 108006/FMA050 108007/FMA075
	固定式目鏡筒適配器	Dia.31.75mm目鏡筒轉C接口 (請根據你的相機與望遠鏡選擇其中之一)	108011/FTA037 108012/FTA050 108013/FTA075
	注意：對H和I 選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 景通儀器的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器;
J	108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環
K	108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環
L	測微尺	106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
M	SD卡（4G或8G）

ALPHA1080相機裝箱清單

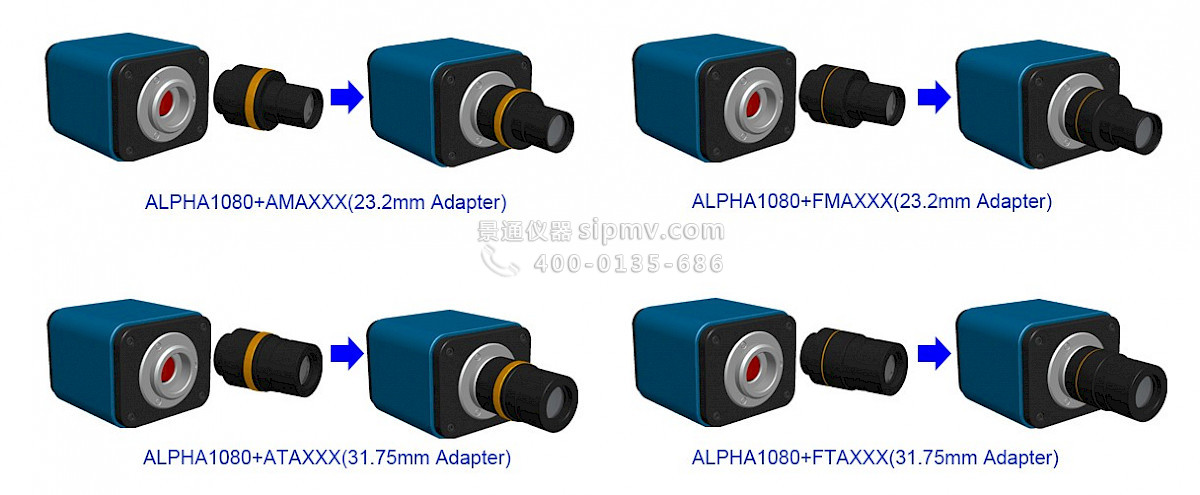

ALPHA1080相機擴展成顯微鏡或望遠鏡電子目鏡

擴展	圖例
C接口相機		機器視覺; 醫學成像; 半導體設備; 測試儀器; 文件掃描儀; 2D碼掃描儀; Web相機或視頻監控; 顯微成像;
顯微鏡電子目鏡
望遠鏡電子目鏡

相機參數

訂購代碼	傳感器型號與尺寸	像素(μm)	G光靈敏度暗電流	FPS/分辨率	采樣平均	曝光時間
ALPHA1080A AL1080A	1080P/Sony IMX290 1/2.8”(5.57x4.13)	2.9x2.9	1300mv with 1/30s 0.15 mv with 1/30s	60@1920X1080P (HDMI) 26@1920X1080 (USB)	1x1	0.036ms~8s
ALPHA1080B AL1080B	1080P/Sony IMX185 1/1.9”(7.20x4.50)	3.75x3.75	1120mv with 1/30s 0.15 mv with 1/30s	60@1920X1080P (HDMI) 26@1920X1080 (USB)	1x1	0.34ms~4s

訂購代碼

傳感器型號與尺寸

像素(μm)

G光靈敏度

暗電流

FPS/分辨率

采樣平均

曝光時間

ALPHA1080A
AL1080A

1080P/Sony IMX290
1/2.8”(5.57x4.13)

2.9x2.9

1300mv with 1/30s

0.15 mv with 1/30s

60@1920X1080P
(HDMI)
26@1920X1080
(USB)

1x1

0.036ms~8s

ALPHA1080B
AL1080B

1080P/Sony IMX185
1/1.9”(7.20x4.50)

3.75x3.75

1120mv with 1/30s

0.15 mv with 1/30s

60@1920X1080P
(HDMI)
26@1920X1080
(USB)

1x1

0.34ms~4s

C:彩色; M:單色或黑白;

接口與按鍵功能
	HDMI	HDMI輸出
	USB Mouse	USB鼠標控制相機HDMI模式的界面與功能/USB
	USB Video	通過Micro-USB連接電腦實現USB2.0相機功能
	SD	SD卡插槽
	DC12V	12V/1A 電源
	ON/OFF	電源開/關
HDMI輸出其他參數
UI操作	通過USB接口鼠標實現對XCamView的操控
圖像捕獲	以JPEG格式，2M(1920*1080)分辨率保存SD卡中(8G)
視頻錄像	以AVI格式，1080P分辨率，26fps速度保存在SD卡中(8G)
相機控制面板功能	包括了曝光、增益、白平衡、顏色調整, 銳度控制
工具欄	包括縮放、鏡像、比較、凍結、十字絲、瀏覽等函數
USB接口相機其他參數
UI操作	通過Windows/Linux/OSX/iOS/Android平臺的ToupView或ToupLite
白平衡	自動白平衡,手動白平衡，ROI白平衡
顏色技術	Ultra-Fine顏色引擎(USB)
捕獲/控制API	標準UVC (Windows/Linux/Mac(USB))
記錄機制	靜態圖像或視頻(HDM或USB)
軟件環境(USB2.0接口接計算機)
操作系統	Microsoft? Windows? XP /Vista /7/8/8.1/10(32 & 64 bit) OSx(Mac OS X) Linux
PC基本要求	CPU:Intel Core2 2.8GHz或更高
	內存: 4GB或更多
	USB接口: USB2.0高速接口
	顯示器: 19”或更大
	CD-ROM
相機工作環境
工作溫度（攝氏度）	-10~ 50
貯存溫度（攝氏度	-20~ 60
工作濕度	30~80%RH
保存濕度	10~60%RH
電源	DC 12V/1A 適配器
相機尺寸
長度 x 寬度 x 高度	78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)
運輸重量	0.47 kg (1.0lbs)
