金相分析案例:鋁合金組織圖片分析

2018-09-30 常見問(wèn)題

現(xiàn)有兩張鋁合金金相組織圖片,請(qǐng)問(wèn)第二張金相組織正常嗎？

上期回顧:碳鋼類金相圖譜大全

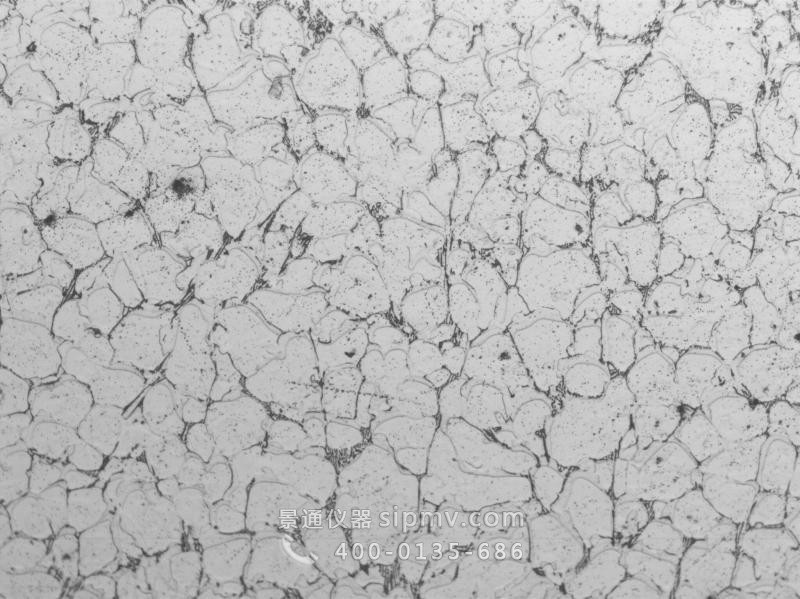

金相顯微鏡放大200倍的6061鋁合金金相組織圖片

用金相顯微鏡放大200倍的6061鋁合金金相組織圖片

現(xiàn)有兩張鋁合金金相組織圖片,請(qǐng)問(wèn)第二張金相組織正常嗎？

第一張照片貌似有拋痕

組織金相的話還談不上吧！剛剛腐蝕出晶粒度嘛，組織的話還沒(méi)有看出來(lái)呢！腐蝕的太輕了……

你的拋光不夠好啊還有腐蝕不均勻有地方有晶界有的地方還沒(méi)有出來(lái)啊

拋光有待進(jìn)一步提高啊，應(yīng)該介紹一下材料背景的。不知“第二張像草一樣”指的是什么，是指綠顏色嗎？這個(gè)是顯微鏡的濾光片造成的啊，選擇你喜歡顏色的濾光片就可以了，

腐蝕輕了，清洗好像也不徹底

這應(yīng)該是含Si 的鑄鋁吧
主要是拋光問(wèn)題，拋光膏是不是用的金剛石？最好改用Al2O3，選擇顆粒在0.5微米以下的。

應(yīng)該是鑄態(tài)的樣品。組織還是比較正常，但是第二張圖應(yīng)該是腐蝕的不夠。

感覺(jué)上是鋁的鑄態(tài)組織，沒(méi)有不正常啊，只是有部分區(qū)域好像腐蝕過(guò)了或者腐蝕沒(méi)到位或者是沒(méi)洗干凈，好像有水漬似的。

如果只是要觀察顯微組織，建議可以再放大倍數(shù)。如果是要觀察晶粒度，建議電解拋光后進(jìn)行陽(yáng)極覆膜。雖然這樣子浸蝕后也能看到晶粒，但有時(shí)候會(huì)被枝晶等影響。。。陽(yáng)極覆膜后在偏光下觀察能避免其他的干擾。

引用：電解拋光后會(huì)有黑點(diǎn)，應(yīng)該是電解產(chǎn)物，請(qǐng)問(wèn)如何去除這些黑點(diǎn)，或者有沒(méi)有可能改善電解過(guò)程使黑點(diǎn)不出現(xiàn)？

一般會(huì)在精拋光之后先在顯微鏡下觀察，確保其無(wú)黑點(diǎn)，然后電解。。。。至于1毫米以下的薄樣，電解后確實(shí)會(huì)有贓物，可用超聲波震蕩，效果還可以
