前篇回顧：《為什么鋁合金試樣磨金相表面不光亮？》

案例:

如圖，T2純銅—650°退火2h金相組織照片。剛嘗試做純銅金相，請(qǐng)大家?guī)兔纯催@照片是否可用，如果不可，又該如何改進(jìn)？

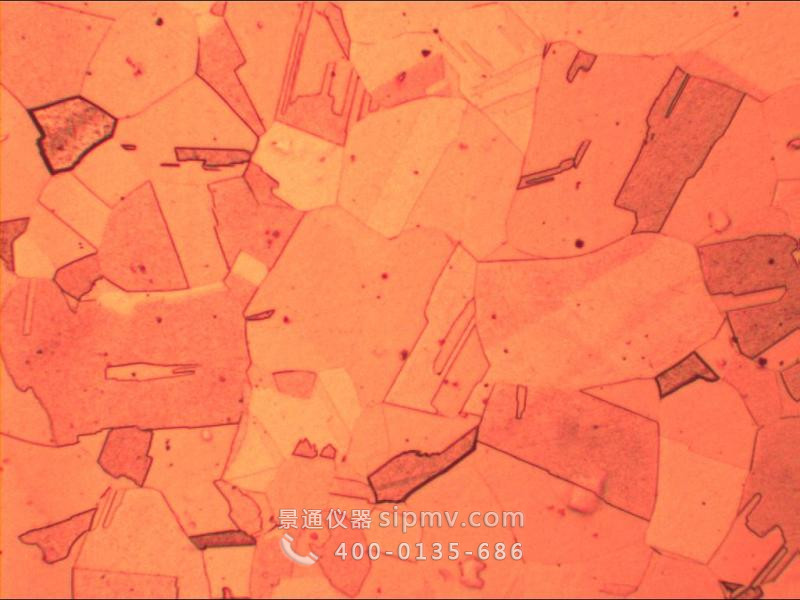

金相顯微鏡100倍放大的純銅金相圖片

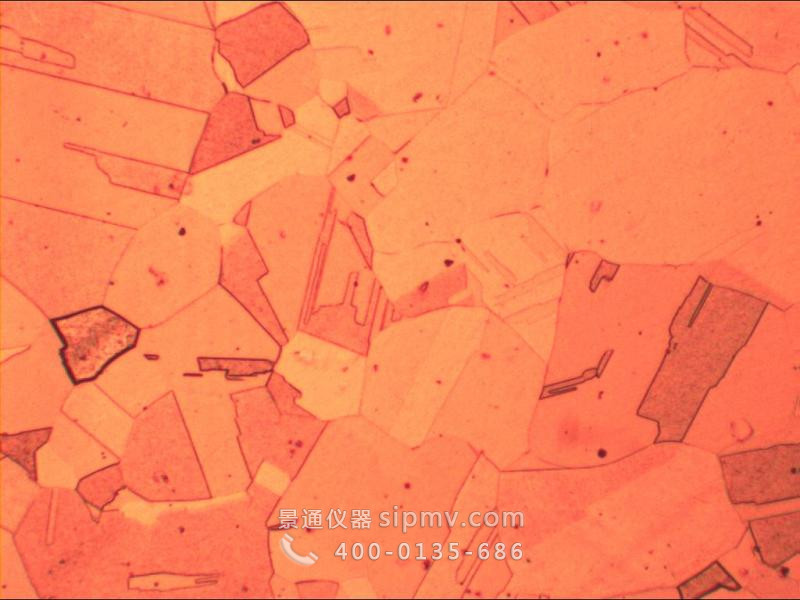

金相顯微鏡100倍放大的純銅金相圖片

BTW:

1. 腐蝕劑是硝酸高鐵乙醇溶液，滴上去六、七分鐘的樣子，拋光劑用的金剛石，其實(shí)不用拋光劑也可以。因?yàn)闃?biāo)尺要自己手動(dòng)加的，還沒來得及弄，用的時(shí)候是要加上去的。常見金屬浸蝕劑成分及腐蝕時(shí)間表
2. 做純銅的金相還是主要看晶粒尺寸的，用截線法估算，以便評(píng)價(jià)后續(xù)工藝對(duì)材料晶粒的細(xì)化效果。

點(diǎn)評(píng)分析:

• 不錯(cuò)的金相照片！Cu的孿晶界很明顯啊！
• 金相做的還不錯(cuò)，說明沒少花功夫
• 質(zhì)量很好啊，完全可以用的！電解拋的？
• 拋光機(jī)上手工拋啊，實(shí)驗(yàn)室條件有限，沒有電解裝置
• 很不錯(cuò)的結(jié)果，挺好的啦，一般銅很難腐蝕，一腐蝕就黑了。
• 退火溫度太高，本來T2的紫銅回復(fù)再結(jié)晶的溫度就不是很高，一般的企業(yè)對(duì)2mm后的帶材選擇500~560度合適，保溫時(shí)間相對(duì)長(zhǎng)些。您的這個(gè)樣晶粒太大，如果成卷的退火會(huì)出現(xiàn)嚴(yán)重的粘結(jié)現(xiàn)象，軋制時(shí)加工硬化會(huì)嚴(yán)重一些。
• 腐蝕劑試試：鉻酐（1g）+硫酸（15）+硝酸（10）+水（70）。我用的時(shí)候染色效果很好，尤其對(duì)純銅高銅以及無B相的銅合金。
• 金相照片質(zhì)量可以了，需要加標(biāo)尺。樣品應(yīng)該是取至銅皮，本身就經(jīng)過熱鍛處理，所以有鑾晶。原來的熱鍛處理對(duì)后期的熱處理有干擾，說明不了問題

Q:

1. 650℃的時(shí)候，銅被氧化變黑了，你是怎么辦的呢？在無氧環(huán)境中熱處理的嗎？
2. 拋光劑選用什么材料？
3. 腐蝕液選用什么材料？腐蝕多長(zhǎng)時(shí)間？

A:

1. 材料在加熱和保溫過程中是通高純氮?dú)獗Ｗo(hù)的，能有效防止氧化。但是是采用水冷的，在把材料從加熱爐中拿出來到水冷的過程中是有一定的氧化的，但是不嚴(yán)重，忽略；
2. 拋光劑用w2.5的金剛石拋光劑，拋到100倍下沒有明顯的劃痕或者有細(xì)微均勻的劃痕即可；
3. 腐蝕劑采用硝酸高鐵酒精溶液，即19克硝酸鐵+50mL無水乙醇+50mL水，腐蝕時(shí)間在10分鐘左右，腐蝕劑對(duì)劃痕的去除能力還是挺強(qiáng)的。
